アッガイのモノアイをLED換装しました。

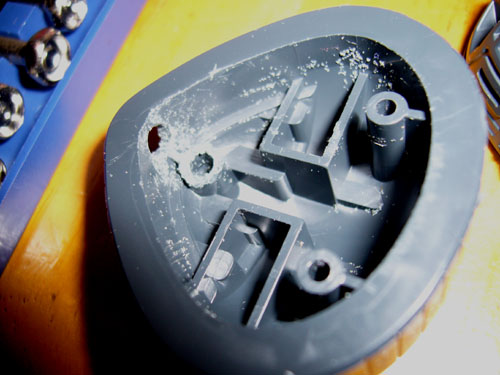

まず、頭部を開けてLEDをしこむ穴をバイスであけます。今回は直径３ｍｍの穴です。
邪魔な部分はニッパでがしがしむしり取りました。
穴にLEDを差し込みまむと飛び出てしまいますがかまいません。
あとで外から押し込んで調整します。

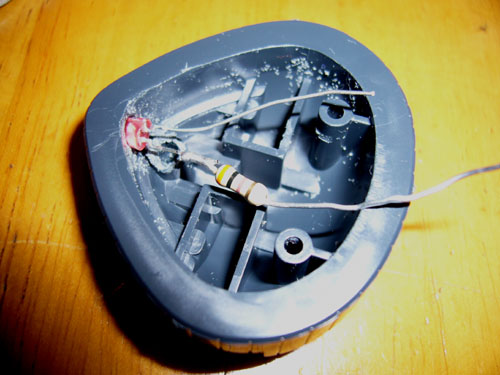

適当に選んだ固定抵抗３００Ωを直列につなぎます。
あとはこれを電池へつないでいきます。

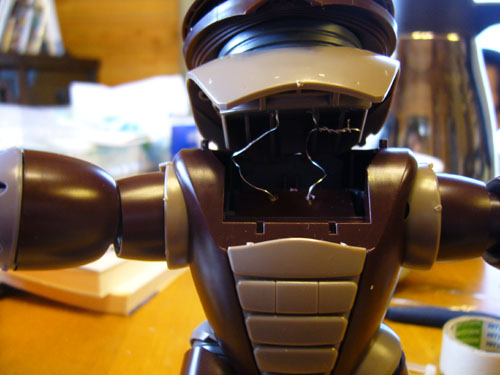

バイスで頭部、胴体と線を通す穴を開け、線を通します。
赤黒のビニール線があれば穴１本ですむのですが、家にないのでジャンパー線用の
針金を使いました。穴を２本にしてショートしないように気をつけてとりまわします。
絶縁用にテープでも巻けばいいんですが面倒なのでそのままです。

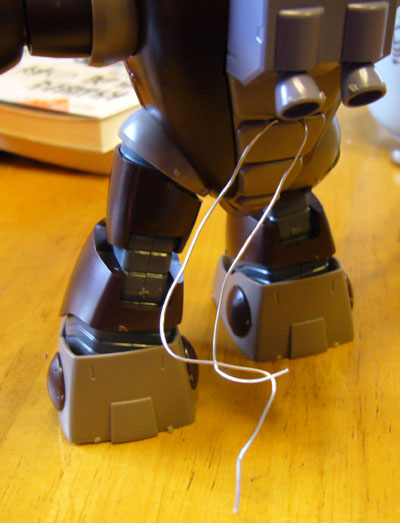

背中部分に穴を開けてそこから出る２本の線をつなぐことでLEDが点灯します。
一応スイッチは用意してあるのですが、こっちのほうがシンプルで目立たないので
これでよしとしました。というのは後付けの理由で、試しにつないでみたところ
見た目が良いので面倒なスイッチの穴開けを回避したのが本当の理由です。
最終的には写真よりも線を短く切っておきました。
百均でボタン電池を買ってあったのですが、これをどう配線につなぐか悩んでました。
ボタン電池用にボックスというかソケットを持ってないのです。日本橋にでもいけば
あるのでしょうが、あいにく明石から行く気はおきません。
電池に直接半田付けは危険なようで、ネットのあちこちで注意されてました。
でも、半田付けしちゃっているサイトもあります。
結局、以前壊したマザーボードから半田ごてでボタン電池とソケットを調達しました。
このソケットの端子に線を半田付けして電池ごと胴体に格納しました。

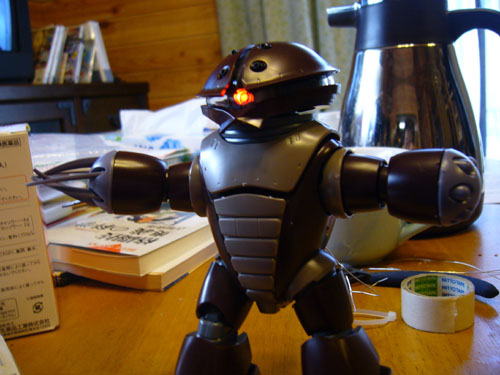

できあがり。見事モノアイが光っております。
アッガイかわいいよ、アッガイ。
今のところ線が余り気味でバネのように巻いてあるので、ちょっと衝撃を加えると
頭が黒ひげ危機一髪のように飛び出てしまいますが、飾る分にはどうってことありません。
残念ながら首が回りにくくなってしまったので、そこは不細工ですね。
